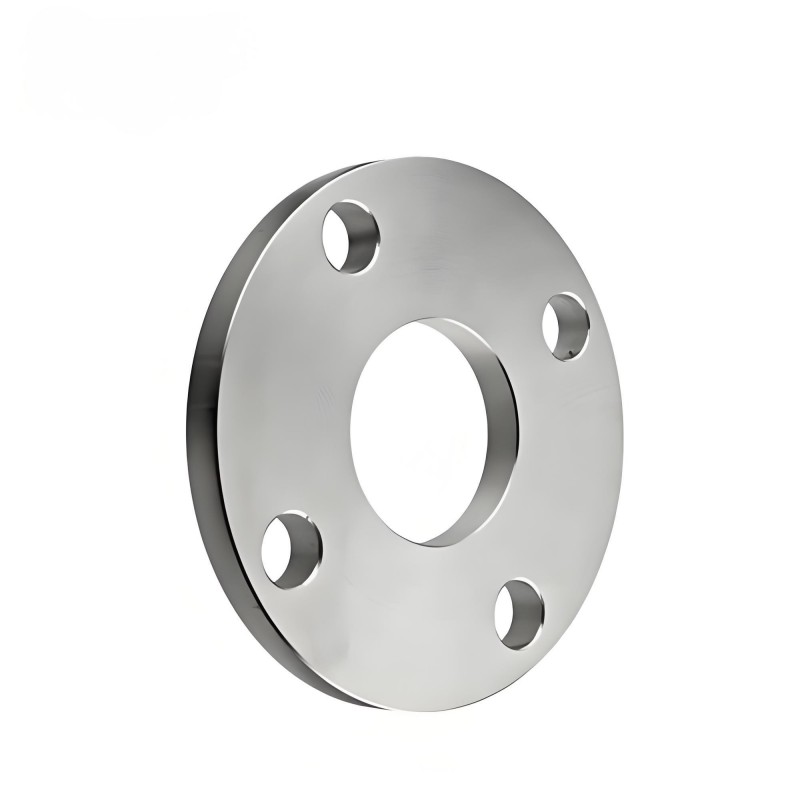

Bride à face plate

Conception du plan complet: La surface d'étanchéité est complètement rinçante avec la face d'extrémité de la bride, et le scellage est obtenu en serrant le joint avec des boulons. Il convient aux systèmes à basse ou à pression moyenne (comme PN6-PN300).
Compatibilité: Habituellement utilisé en conjonction avec des joints plats (tels que le caoutchouc, l'amiante ou les joints de pellicule métallique), garantissent que les brides sont parallèles et alignées pendant l'installation pour éviter les fuites.
Maintenance simplifiée: pas de structure géométrique complexe, de démontage facile et de remplacement des joints.

Matériaux communs:
Acier du carbone: ASTM A105 / A105N (environnement de température ambiante), A350 LF2 (condition de travail à basse température).
Acier inoxydable: ASTM A182 F304 / F316L (scénario des exigences de résistance à la corrosion).
Normes de fabrication:
American Standard: ANSI B16.5 (évaluation de pression 150 lb-2500 lb).
Normes internationales: DIN, JIS, EN1092-1, etc., soutenant l'adaptation mondiale du projet.
Traitement de surface: électroplase, galvanisation à chaud ou revêtement anti-rouille (comme la peinture jaune, la peinture noire) pour améliorer la résistance à la corrosion.

Les systèmes de liquide à basse pression, tels que l'approvisionnement en eau et le drainage, le CVC, etc., nécessitent une faible pression d'étanchéité et sont rentables.
Industries chimiques et alimentaires: les brides plates en acier inoxydable sont utilisées pour les pipelines de qualité sanitaire (en surface polies à RA ≤ 0,8 μm) pour répondre aux exigences de certification FDA ou EHEDG.
Équipement modulaire: En raison de sa structure simple, il est couramment utilisé dans les modules de pipeline préfabriqués ou les scénarios d'installation rapides.

Avantages de la bride à face plate:
Faible coût: la difficulté de traitement est inférieure à celle des brides de connexion convexes ou annexes, ce qui le rend adapté à une production à grande échelle.
Adaptabilité large: compatible avec plusieurs types de joints, élevée élevée.
limites:
Limite à haute pression: Non applicable aux systèmes de pression ultra-élevée (tels que la classe 2500 et plus), car un contact plat peut facilement provoquer des fuites en raison d'une pression inégale.
Exigences de précision d'installation élevées: il est nécessaire d'assurer strictement le parallélisme des brides, sinon elle peut provoquer une défaillance de l'étanchéité.
