Trouvez une vaste sélection d’ébauches de conduites en provenance de Chine chez SN Valve. Les ébauches de conduite, également appelées « stores de conduite », couvertes par les normes ASME B16.48, sont utilisées pour isoler une partie de tuyau, généralement à des fins de maintenance. Il existe différents types d'ébauches de conduites utilisées pour isoler la tuyauterie en insérant généralement un disque solide avec des joints pour éliminer la capacité des liquides et des gaz du procédé en amont à migrer vers l'aval. Même en cas de défaillance des joints, il n'est pas possible que les fluides du procédé migrent vers l'aval. Les différents types de blancs de ligne sont les suivants :

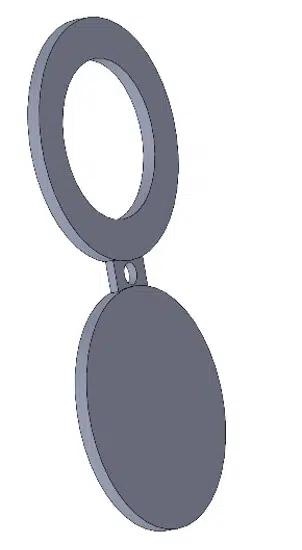

Figure 8 vierge :Ces types de stores sont dotés d'un disque circulaire solide avec des joints pour l'isolation. Il existe également une barre de liaison qui relie le disque solide à un autre disque similaire, mais qui a un diamètre intérieur afin que vous puissiez avoir un débit sans restriction. La Figure 8 est fixée par un boulon sur la bride et peut tourner entre la position « aveugle » (isolée) ou « à passage intégral ». Ces stores sont également connus sous le nom de « stores à lunettes » ou « vierges en forme de 8 ».

Pagaie vierge :Ces stores sont des disques circulaires solides avec joints. Il y a une poignée sur le diamètre extérieur du disque afin qu'un opérateur puisse l'insérer entre les brides et isoler la tuyauterie.

Entretoises de palette :Ces entretoises ressemblent à des ébauches de pagaie mais possèdent un trou de diamètre intérieur pour permettre un écoulement sans restriction. Les entretoises de palette sont utilisées pour créer un espace contenant une pression entre les brides de telle sorte qu'une ébauche de palette puisse être insérée lorsqu'elle est retirée.

Définition et fonction

Un aveugle de pipeline, également connu sous le nom de bride aveugle ou de bouchon de tuyau, est une bride sans trou au centre qui est utilisée pour sceller l'ouverture d'un pipeline. Il sert à diverses fins dans les systèmes de tuyauterie, notamment :

●Prévention des fuites : le tuyau est installé à l'extrémité fermée du système de canalisations pour éviter les fuites du fluide et garantir la sécurité de la production.

●Contrôle et réparation : Au cours de l'entretien et de l'inspection du système de tuyauterie, lorsqu'il est nécessaire de retirer une section de tuyau ou de remplacer des pièces, le tuyau peut être bloqué par un store de tuyau, de sorte que les travaux d'entretien et d'inspection suivants puissent être fait.

●Nettoyage et changement de ligne : le tuyau transfère différents types de supports. Dans le cas où le support de transfert doit être changé, le tuyau peut être bloqué par le tuyau et le support peut être nettoyé et remplacé.

●Éviter la corrosion par oxydation : au cours de l'entretien et de la réparation du système de canalisations, si les pièces sont exposées à l'air et aux fluides pendant une longue période, cela provoquera une corrosion par oxydation, qui influencera le fonctionnement du système de canalisations. Le store de tuyau peut empêcher efficacement la corrosion par oxydation.

Classification et matériel

Les stores pipeline peuvent être divisés en plusieurs types selon différentes structures et fonctions, tels que les stores boulonnés, les stores serrés, les stores fermes et les stores spéciaux. Dans le même temps, selon les différents matériaux, les stores de pipeline peuvent également être divisés en différents types, les plus courants étant :

●Plaque aveugle en acier inoxydable : généralement fabriquée en 304, 316, 316L, etc. Elle présente les avantages de résistance aux températures élevées, à la corrosion, etc., et est principalement utilisée dans les domaines de l'industrie chimique, de la médecine et de l'alimentation.

●Plaque aveugle en acier au carbone : généralement constituée de Q235, Q345, 20# et d'autres matériaux, avec une résistance élevée, une bonne résistance à la pression et d'autres caractéristiques, principalement utilisée dans la pétrochimie, le gaz naturel, la chaleur et d'autres domaines.

●Plaque aveugle en polyuréthane : principalement fabriquée en matériau polyuréthane, avec des caractéristiques d'étanchéité, de conservation de la chaleur, de résistance à l'usure et autres, principalement utilisée dans l'approvisionnement en eau et le drainage, le système de plomberie et d'autres domaines.

●Plaque aveugle en PVC : principalement fabriquée en matériau PVC, avec une résistance aux acides et aux alcalis, une prévention de la corrosion et d'autres caractéristiques, principalement utilisée dans le système de tuyauterie de transmission de fluides acides, alcalins et salins.

Sélection et installation

Les facteurs suivants doivent être pris en compte lors de la sélection et de l'installation des stores pour pipeline :

●Pression et température de travail : en fonction de la pression et de la température de travail et d'autres conditions du système de pipeline, sélectionnez les spécifications et les modèles aveugles appropriés.

●Étanchéité : assurez-vous que le store est bien scellé après l'installation pour éviter les fuites.

●Sécurité : lors du processus d'installation et d'utilisation, vous devez vous assurer que le store est sûr et fiable pour éviter les accidents.
