Feuille tubulaire

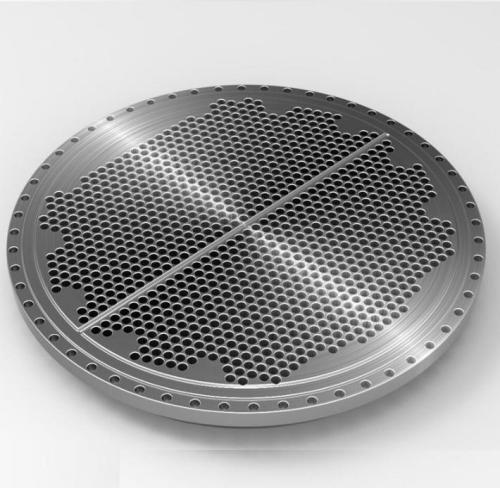

SN Valve est l'un des principaux fabricants de plaques tubulaires en Chine. UNplaque tubulaireest généralement constitué d'un morceau de plaque rond et plat, d'une feuille avec des trous percés pour accepter les tubes ou les tuyaux dans un emplacement et un motif précis les uns par rapport aux autres. Les plaques tubulaires sont utilisées pour soutenir et isoler les tubes dans les échangeurs de chaleur et les chaudières ou pour soutenir éléments filtrants. Les tubes sont fixés à la plaque tubulaire par pression hydraulique ou par expansion de rouleaux. Une plaque tubulaire peut être recouverte d'un matériau de revêtement qui sert de barrière contre la corrosion et d'isolant. Les plaques tubulaires en acier à faible teneur en carbone peuvent inclure une couche d'un métal allié supérieur. lié au Surface pour fournir une résistance à la corrosion plus efficace sans les frais liés à l'utilisation de l'alliage solide, ce qui signifie que cela peut permettre d'économiser beaucoup de coûts.

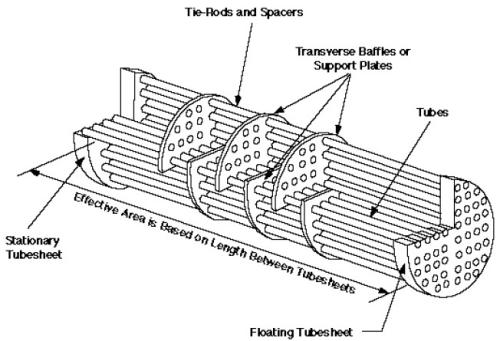

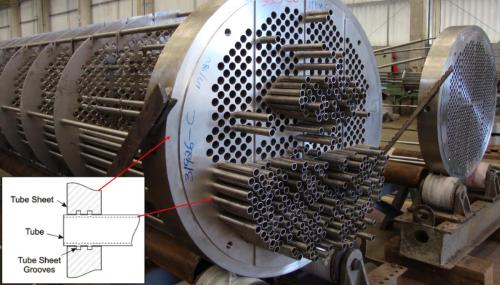

L'utilisation la plus connue des plaques tubulaires est peut-être celle d'éléments de support dans les échangeurs de chaleur et les chaudières. Ces dispositifs consistent en un agencement dense de tubes à paroi mince situés à l'intérieur d'une coque tubulaire fermée. Les tubes sont soutenus à chaque extrémité par des feuilles qui sont percées dans un motif prédéterminé pour permettre aux extrémités des tubes de passer à travers la feuille. Les extrémités des tubes qui pénètrent dans la plaque tubulaire sont élargies pour les verrouiller en place et former un joint. Le modèle de trou du tube ou « pas » fait varier la distance d'un tube à l'autre. l'autre et l'angle des tubes par rapport Les uns par rapport aux autres et à la direction de l'écoulement. Cela permet la manipulation des vitesses du fluide et de la chute de pression, et fournit une quantité maximale de turbulence et de contact avec la surface du tube pour un transfert de chaleur efficace.

Dans les cas où il est essentiel d’éviter le mélange des fluides, une plaque tubulaire double peut être fournie. La conception de plaques tubulaires est un processus assez précis et complexe ; le nombre exact de tubes doit être établi et un motif de trous calculé pour les répartir uniformément sur la surface de la plaque tubulaire. Les grands échangeurs peuvent être traversés par plusieurs milliers de tubes disposés en groupes ou faisceaux calculés avec précision. De nos jours, la conception et la production de tôles sont largement automatisées grâce à des logiciels informatiques (comme la CAO) effectuant les calculs et le perçage des tôles tubulaires effectué sur des machines à commande numérique par ordinateur (CNC). Dans cette conception, la plaque tubulaire extérieure se trouve à l'extérieur du circuit de coque, éliminant pratiquement tout risque de mélange de fluides. La feuille de chambre à air est ventilée vers l'atmosphère afin que toute fuite de liquide soit facilement détectée. Le département de forage de l'usine de brides Hebei haihao dispose d'un équipement de forage professionnel et d'une équipe de travail, nous pouvons vous fournir la plaque tubulaire de la meilleure qualité.
