Qu'est-ce qu'une bride aveugle de spectacle?

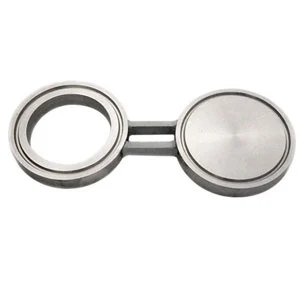

Si la bêche est placée entre les brides, elle arrête le passage du fluide; Bride aveugle de spectacle, également connue sous le nom de bride figure 8 qui est une combinaison des deux qui peuvent être tournées pour fonctionner comme une seule liaison ou un espaceur d'anneau. Ce type de bride est généralement un morceau de métal que ce qui est coupé pour s'adapter entre deux brides de tuyaux et généralement pris en sandwich entre deux joints, un aveugle de spectacle est souvent fabriqué à partir de deux disques métalliques qui sont fixés les uns aux autres par une petite section d'acier. Le Sharp est similaire à une paire de lunettes ou de lunettes - d'où le nom de la bride aveugle du spectacle. Une extrémité de l'aveugle aura une ouverture pour permettre l'écoulement à travers le tuyau pendant le fonctionnement et l'autre extrémité est solide pour bloquer l'écoulement pendant la maintenance. Ils sont généralement installés comme un dispositif permanent pour séparer le système de tuyauterie de processus.

L'idée d'une bride aveugle de spectacle est de sorte que l'on peut être absolument sûr qu'un élément d'équipement est correctement et solidement blanc sans possibilité de flux ou de fuite à travers une valve pendant la maintenance. Le flux peut être détourné vers d'autres équipements, mais pas seulement en passant autour du blanc car cela compromettrait la fonction de sécurité du spectacle aveugle. L'écoulement doit valoriser et la pression soulagée avant de desserrer les boulons de bride et de balancer les aveugles.

La bride aveugle de spectacle peut avoir un type différent de visage de joint (face surélevée RF, face plate FF, joint de bague RTJ), selon le type de bride.

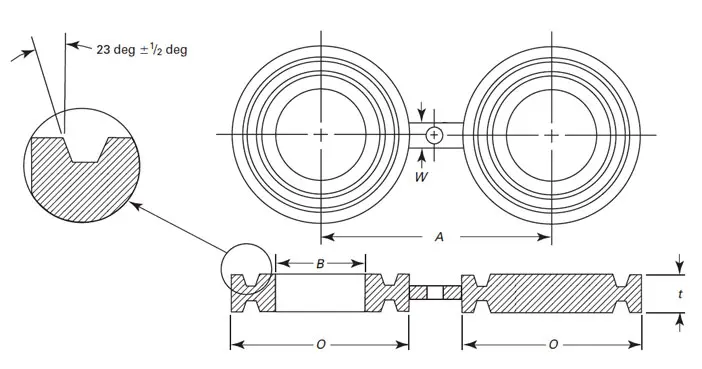

Dessin technique pour la joint de sonnerie féminine (F / RTJ) Figure-8 vide (bride aveugle de spectacle) conforme à l'ASME B16.48. R: Distance centrale; O: Diamètre extérieur de bride vide; B: Diamètre intérieur de l'extrémité ouverte; T: épaisseur vide; W: Largeur du Web; T: Épaisseur de la barre de cravate. Les dimensions de la rainure de joint féminine doivent être conformes à l'ASME B16.5. La taille du trou sur la barre d'attache (le cas échéant en raison de l'espacement des boulons) doit être la même que le trou du boulon de bride et située de telle sorte qu'elle n'interférera pas avec le boulon entre deux brides. L'épaisseur de la dimension de la barre d'attache t doit être capable de supporter le poids du blanc dans toutes les orientations sans déformation permanente à la barre de liaison.
