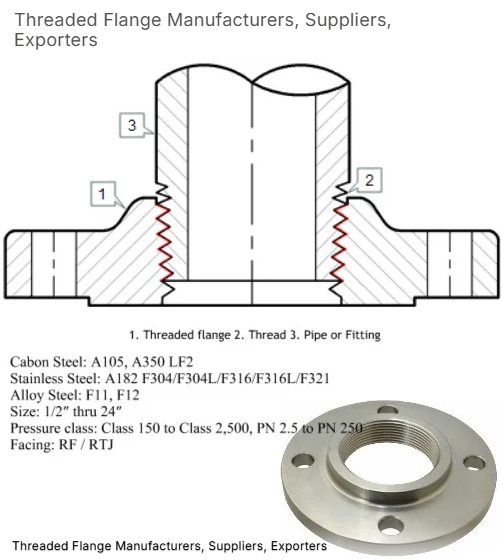

Qu'est-ce qu'une bride filetée?
A brideest un type de bride de tuyau avec des filetages internes sur son alésage, ce qui lui permet d'être vissé sur un tuyau avec des filetages externes correspondants, éliminant le besoin de soudage pour la connexion.
Shuangnelng Flyavec nos propres installations d'usinage de précision. Nous fabriquons des brides filetées conformément à l'ANSI B16.5, aux normes DIN et EN1092-1 dans des tailles allant de 1/2 «à 24» NPS.Nous fabriquons et fournissons également des brides en acier en carbone ainsi que des brides en acier en alliage pour les applications à haute pression et à haute température. NousFabriquer des brides filetéesEn acier au carbone, en acier inoxydable, alliages de nickel élevés, duplex / super duplex, acier de nickel à cupro, alliages de titane et alliages spécialisés.
Notre processus de production de brides comprend un traitement thermique approprié et des tests de propriété chimique et mécanique.Nous avons CNC et des tours normaux pour traiter toutes sortes de brides filetées.
|
Produit |
Fringages filetés, selon ASTM A182 |
|
Matériels |
Acier du carbone: ASTM A105, A181, ASTM A516 GR.60, GR.70, ASTM A694 F42, F46, F52, F56F60, F65, F70, ST37, ST45.8, C22.8, S235, S235JRG2, P235GH, P245GH, P250GH, P265GHP355GH, S355J2,16mn, 20mn, Q235, 20 #, CT20, SS400. Acier inoxydable: ASTM A182 F304, F304L, F316, F316L, F321, F321H, F304H, F316H, F347H, 1.4301, 1.4306,1.4401, 1.4404,1.4541, 1.4571, SUS304, SUS316. ACTEUR ALLIAGE: ASTM A350 LF2, CL1 / CL2, ASTM A182 F5, F9, F11, F12, F22, F91. Acier duplex: S31803 / F51 / S32205 / F60 / 1.4462 Super Duplex: S32750 / F53 / 1.4410 / S32760 / F55/1.4501 |
|
Taille |
1/2 "à 60", DN 15 à DN 1500 |
|
Type de visage |
Bride à face plate (FF) Bride à anneau de face surélevée (RF) Bride de joint de joint (RTJ) Bride mâle et femelle (M&F) grande et petite bride de langue et de rainure (T&G) |
|
Type de produit |
Brides forgées, brides aveugles, stores de spectacles, stores hauts de moyeu, brides d'orifice, slip-on Brides, brides de soudure à douille, brides de cou de soudure, brides plates, brides joints, file Brides, rédaction des brides, brides de cou de soudage série A ou B, brides carrées, brides de rain Face à type et finition, crèches et espaceurs d'anneau (partie de la connexion de la bride), bride de soudure / bride Nipo, bride d'expanseur |
|
Traitement de surface |
Huile anti-rust, peinture (noir, jaune), galvanisation, revêtement de puissance |
Types de brides filetées
Il existe deux types de brides filetées. L'une consiste à sceller les deux extrémités du tuyau avec une certaine surface d'étanchéité et un coussin d'objectif. Ce type de bride est principalement utilisé pour la production d'ammoniac. Mais il a été utilisé moins récemment, et le coussin de lentille a été remplacé par un anneau métallique.
L'autre type est le même qu'une bride normale, scellée avec deux faces d'étanchéité de la bride.
Types de face
Il existe deux types orientés pour la bride filetée, la bride de face surélevée et la bride de joint d'anneau.

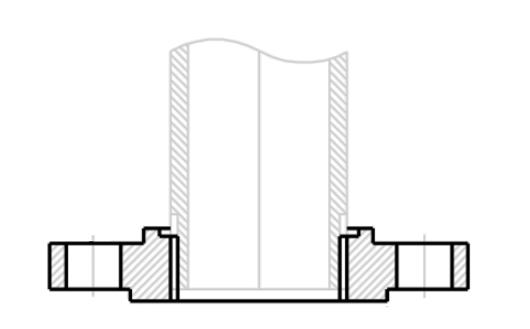

Bride filetée du visage surélevé
Lorsque la surface du joint est au-dessus de la ligne boulonnée de la bride, la bride de face surélevée est facilement identifiée. Il est compatible avec une large gamme de joints, de l'appartement à des types semi-métalliques et métalliques, en anneau ou plein.
La portée principale d'une conception de bride de face surélevée est de concentrer la pression des deux brides d'accouplement sur une petite surface et d'augmenter la résistance du joint.
La hauteur de la surface du visage surélevée dépend du niveau de pression de la bride, par exemple, pour les classes de pression 150 et 300, la hauteur est de 1,6 mm ou 1/12 pouce, et pour le niveau de 400 à 2500, la hauteur du visage surélevée est d'environ 6,4 mm ou 1/4 de pouce.

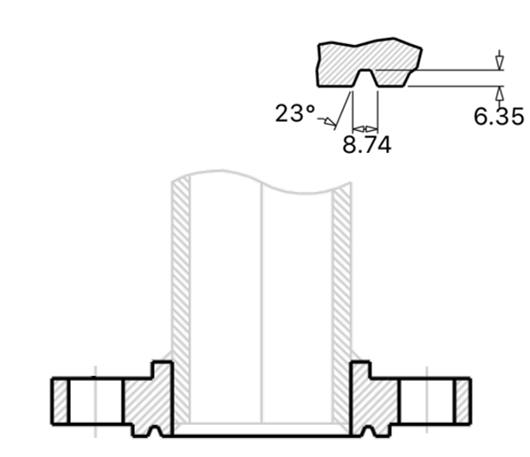

Bride filetée RTJ
La bride du joint d'anneau a une rainure circulaire pour accueillir le joint de joint d'anneau, qui peut être utilisé lorsque des joints métalliques en métal sont nécessaires. Surtout dans les conditions de haute pression et de température élevée.
Application dans des circonstances particulières
Des brides filetées sont utilisées là où il est difficile de souder ou ne peut pas être soudé, comme les brides filetées utilisées pour protéger la couche galvanisée de tuyaux. De plus, il ne doit pas être utilisé sur les tuyaux avec des fluctuations de température répétées ou supérieures à 260 ℃ et en dessous de -45 ℃.
Dans ASME B31.3, il définit:
Lorsque le tuyau en acier est fileté et utilisé pour un service de vapeur au-dessus de 250 psi ou pour un service d'eau supérieur à 100 psi avec des températures d'eau supérieures à 220 ° F, le tuyau doit être transparent et avoir une épaisseur au moins égale à l'annexe 80 d'ASME B36.10.
Comment installer une bride filetée?
Guide d'installation pour les brides filetées
1. Préparez le pipeline. ...
2. Appliquer le matériau d'étanchéité. ...
3. Connectez la bride. ...
4. Serrez la bride. ...
5. Alignez les brides. ...
6. Installez les joints. ...
7. Installer les boulons. ...
8. Resserrement final.
