Raccords croisés en acier inoxydable: la solution pour les systèmes d'écoulement multidirectionnels
Introduction aux raccords transversaux en acier inoxydable
Des raccords croisés en acier inoxydable, également appelés connecteurs de tuyaux à 4 voies, sont des composants pivots dans des réseaux de tuyauterie complexes, permettant une distribution ou une convergence transparente de l'écoulement de fluide à travers quatre directions. Renommé pour leur durabilité, leur résistance à la corrosion et leur adaptabilité, ces raccords sont indispensables dans des industries telles que le pétrole et le gaz, la transformation chimique, le CVC et la production alimentaire. Ce guide complet plonge dans la conception, les types, les avantages et les applications des raccords croisés en acier inoxydable, expliquant pourquoi ils sont la pierre angulaire de l'infrastructure industrielle moderne.
Que sont les raccords croisés en acier inoxydable?

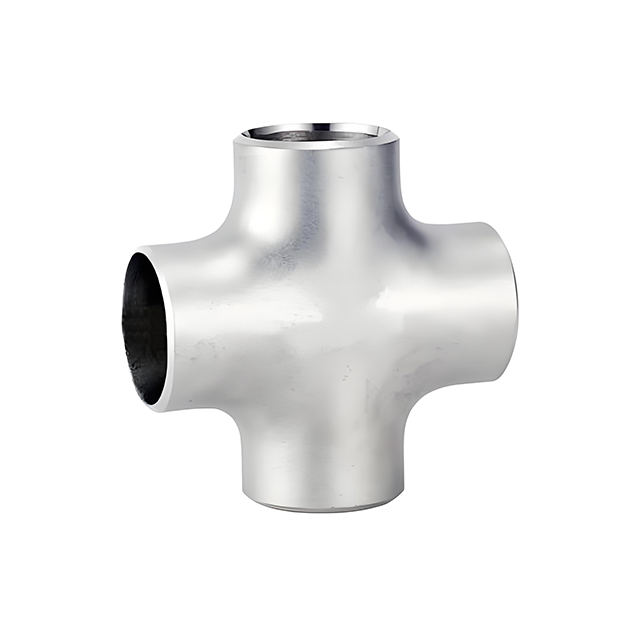

Les raccords croisés en acier inoxydable sont des connecteurs à quatre ports qui rejoignent les tuyaux à des angles à 90 degrés, permettant au fluide de s'écouler dans plusieurs directions. Construits à partir de notes premium comme 304, 316 et 316L en acier inoxydable, ils résistent aux substances corrosives, à des températures extrêmes (-196 ° C à 870 ° C) et à des environnements à haute pression. Disponibles dans des conceptions transparentes ou soudées, ces raccords garantissent des performances à l'épreuve des fuites, ce qui les rend idéales pour les systèmes critiques nécessitant une précision et une fiabilité.
Types de raccords croisés en acier inoxydable
Croix égale: Les quatre ports partagent le même diamètre, assurant une distribution de débit uniforme.
Réduction de la croix: Dispose de ports de tailles variables pour connecter les tuyaux à différents diamètres.
Croix sanitaire: Polid Mirror (RA ≤0,8 μm) pour répondre aux normes hygiéniques dans les industries alimentaires, pharmaceutiques et biotechnologiques.
Croix à haute pression: Conception renforcée pour les systèmes opérant sous des pressions extrêmes (jusqu'à l'annexe 160).
Variations de fabrication:
Croix sans couture: Idéal pour les applications à stress élevé, exemptes de joints soudés.
Croix soudées: Rentable pour les systèmes à pression standard, fabriqués par des plaques ou tuyaux en acier de soudage.
Avantages clés des raccords croisés en acier inoxydable
Résistance à la corrosion supérieure: Le chrome (10–30%) et la teneur en nickel combattent la rouille, les acides et les chlorures.
Intégrer la structure élevéeily: Résiste aux pressions jusqu'à SCH 160 et aux chocs thermiques.
Conception hygiénique: Les surfaces lisses et non poreuses empêchent la croissance bactérienne, se conformant aux normes FDA, EHEDG et 3-A.
Versatilité: Compatible avec divers fluides, y compris l'eau, les gaz, les produits chimiques et les suspensions.
Longévité: La maintenance minimale réduit les coûts du cycle de vie.
Applications industrielles, les raccords croisés en acier sans contenu sont essentiels dans:
Pétrole et gaz: Distribution du pétrole brut, du gaz naturel et des fluides corrosifs dans tous les raffineries.
Plantes chimiques: Gestion des produits chimiques agressifs comme l'acide sulfurique et les solvants dans les systèmes multi-lignes.
Systèmes CVC: Équilibrer le flux d'air et d'eau dans les bâtiments commerciaux et résidentiels.
Nourriture et boisson: Assurer un transfert de liquide sans contamination dans les lignes laitières, de brassage et d'embouteillage.
Traitement de l'eau: Résister à la corrosion du chlore et de l'eau salée dans les usines de dessalement et d'eaux usées.
Comment sélectionner la bonne croix en acier inoxydable
Grade de matériel: Optez pour 316 / 316L dans des environnements riches en marine ou chlorure; 304 convient à l'utilisation générale.
Cote de pression: Faites correspondre le calendrier du montage (par exemple, SCH 40, 80, 160) aux demandes du système.
Configuration du port: Choisissez des croisements égaux ou réducteurs en fonction des exigences du diamètre du tuyau.
Finition de surface: Sélectionnez des surfaces polies pour les industries sanitaires ou les finitions sablées pour les environnements industriels.
Certifications: Assurez-vous la conformité avec les normes ASTM A403, ASME B16.11 ou DIN 2615.
Pourquoi s'associer àShuangneng?
Shuangneng est l'un des principaux fabricants de raccords croisés en acier inoxydable à haute performance, conçus pour répondre aux normes mondiales de l'industrie. Nos produits subissent des vérifications de qualité strictes, y compris les tests hydrostatiques et l'inspection à ultrasons, pour garantir la sécurité et la durabilité inégalées. Avec des tailles, des notes et des certifications personnalisables, nous fournissons des solutions adaptées aux défis uniques de votre projet.
Appel à l'action
Optimisez votre réseau de tuyauterie avec des raccords transversaux en acier inoxydable conçues avec précision! Visitehttps://sn-flange.comPour explorer notre catalogue ou contacter notre équipe technique pour des conseils d'experts.
Ajouter WhatsApp: +86 13306772198 pour un contact supplémentaire
