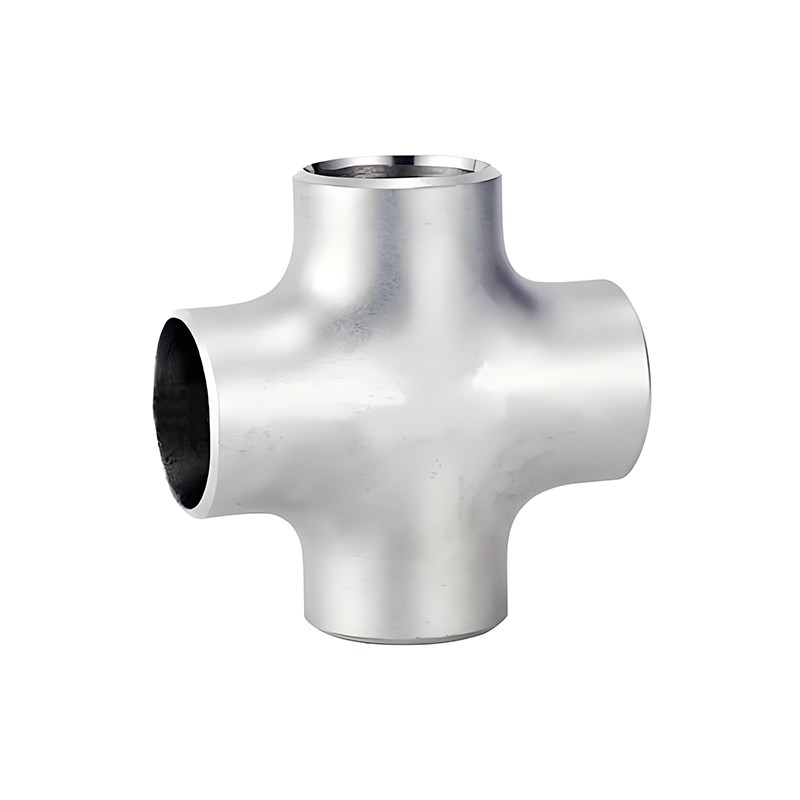

Croix concentrique en acier inoxydable

Une croix concentrique en acier inoxydable, également connu sous le nom de connecteurs de tuyaux à 4 voies, sont des composants conçus par la précision conçus pour diviser ou combiner le débit de fluide à travers quatre directions dans les systèmes de tuyauterie. Fabriqués à partir d'acier inoxydable 304, 316 ou 316L de haut niveau, ces raccords excellent dans des environnements corrosifs, à haute pression et à température extrême, ce qui les rend idéales pour des industries comme le pétrole et le gaz, le traitement chimique, le CVC et le traitement de l'eau.

TAILLE:

DN10 (3/8 ")	DN15 (1/2 ")	DN20 (3/4 ")	DN25 (1 ")	DN40 (1-1 / 2 ")
DN50 (2 ")	DN80 (3 ")	DN100 (4 ")	DN125 (5 ")	DN150 (6 ")
DN200 (8 ")	DN250 (10 ")	DN300 (12 ")	DN350 (14 ")	DN400 (16 ")
DN450 (18 ")	DN500 (20 ")	DN550 (22 ")	DN600 (24 ")

Taille personnalisée nous consulter

envoyer une demande

Description du produit

Nom du produit: croix concentrique en acier inoxydable
Taille: transparent 1/2 ″ -24 ″ (DN15-DN600)
Soudé 1/2 "-64" (DN12-DN1600)
Norme: ASME B16.9,
HT / T21631, MSS SP-43, DIN2605, JISB2313
GB / T12459, GB / T13401, SH3408, HG / T21635
Épaisseur: sch5-xxs
Grade: TP304L, TP316L, TP310S, TP321, TP904L; Déplex S31803 / F51, S32750 / F53

Caractéristiques clés:

Construction robuste: les conceptions transparentes ou soudées garantissent des performances à l'épreuve des fuites sous les pressions jusqu'à SCH 160.
Résistance à la corrosion: la composition des alliages de chrome-nickel résiste aux acides, aux chlorures et à l'oxydation.
Configurations polyvalentes: choisissez des croix égales (tous les ports de la même taille) ou des croix de réduction (diamètres mixtes).
Finition hygiénique: les surfaces polies (PR ≤ 0,8 μm) répondent aux normes sanitaires pour les applications alimentaires, pharmaceutiques et biotechnologiques.
Plage de températures: performances stables de -196 ° C à 870 ° C, adaptées aux systèmes cryogéniques ou à chauffage.

Applications:

Distribution des fluides dans des réseaux de pipelines complexes.
Connexion des lignes d'instrumentation dans les plantes chimiques.
Systèmes CVC pour la gestion du débit de l'air / de l'eau.
Systèmes sanitaires dans les produits laitiers, les boissons et la production pharmaceutique.
Conforme à ASTM A403, ASME B16.11 et normes DIN 2615. Tailles personnalisées et notes matérielles disponibles.

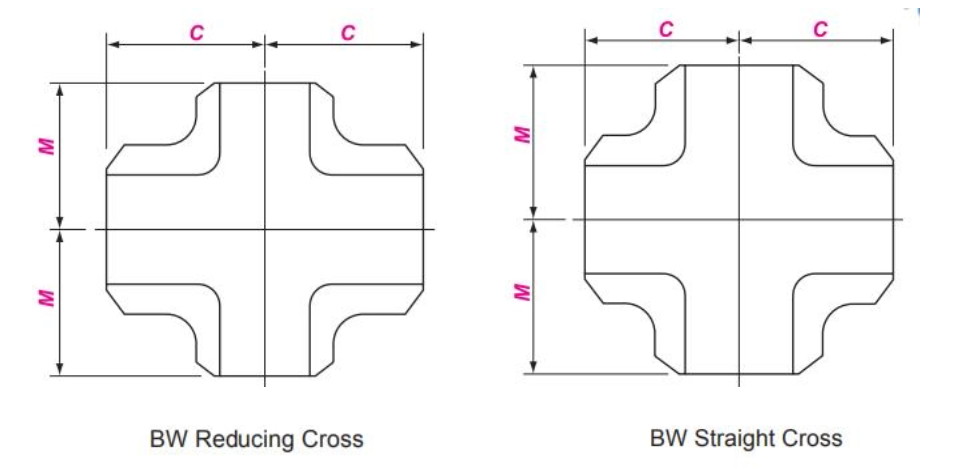

Taille nominale		Diamètre extérieur à Bevel	Centre pour se terminer
Taille nominale		Diamètre extérieur à Bevel	Centre pour se terminer
DN	NPS	DE	C	M
15	1/2	21.3	25	25
20	3/4	26.7	29	29
25	1	33.4	38	38
32	1.1 / 4	42.2	48	48
40	1.1 / 2	48.3	57	57
50	2	60.3	64	64
65	2.1 / 2	73.0	76	76
80	3	88.9	86	86
90	3.1 / 2	101.6	95	95
100	4	114.3	105	105
125	5	141.3	124	124
150	6	168.3	143	143
200	8	219.1	178	178
250	10	273.0	216	216
300	12	323.8	254	254
350	14	355.6	279	279
400	16	406.4	305	305
450	18	457.0	343	343
500	20	508.0	381	381
550	22	559.0	419	419
600	24	610.0	432	432
650	26	660.0	495	495
700	28	711.0	521	521
750	30	762.0	559	559
800	32	813.0	597	597
850	34	864.0	635	635
900	36	914.0	673	673
950	38	965.0	711	711
1000	40	1016.0	749	749
1050	42	1067.0	762	762
1100	44	1118.0	813	813
1150	46	1168.0	851	851
1200	48	1219.0	889	889
1300	52	1321.0	965	965
1400	56	1422.0	1041	1041
1500	60	1524.0	1118	1118
1600	64	1626.0	1194	1194
1700	68	1727.0	1270	1270
1800	72	1829.0	1320	1320
1900	76	1930.0	1422	1422
2000	80	2032.0	1499	1499

Balises actives: Croix concentrique en acier inoxydable
