Coude industriel à 45° en acier inoxydable

SN Valve est l’un des principaux fabricants chinois de coudes à 45° en acier inoxydable.

TAILLE:

DN10(3/8")	DN15(1/2")	DN20(3/4")	DN25(1")	DN40 (1-1/2")
DN50(2")	DN80(3")	DN100(4")	DN125(5")	DN150(6")
DN200(8")	DN250(10")	DN300(12")	DN350(14")	DN400(16")
DN450(18")	DN350(14")	DN550(22")	DN600(24")

Taille personnalisée Nous consulter

envoyer une demande

Description du produit

Taille : Sans couture 1/2″-24″ (DN15-DN600)
Soudé 1/2″-64″ (DN12-DN1600)

Norme : ASME B16.9,
Soudé 1/2″-64″ (DN12-DN1600)
GB/T12459, GB/T13401, SH3408,HG/T21635

Épaisseur : SCH5-XXS

Qualité : TP304L, TP316L, TP310S, TP321, TP904L ; DEPLEX S31803/F51, S32750/F53

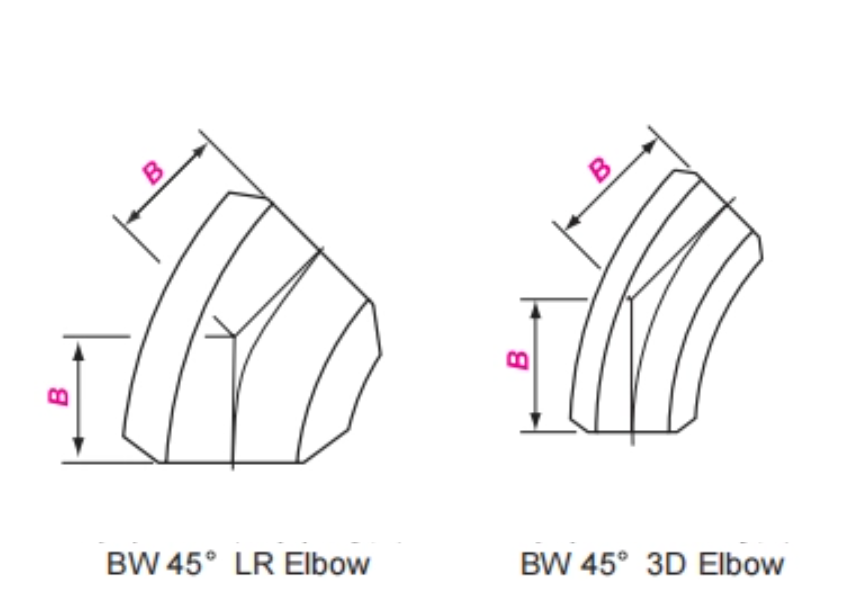

Taille nominale		Soudé 1/2″-64″ (DN12-DN1600)	Du centre à la fin
Taille nominale		Soudé 1/2″-64″ (DN12-DN1600)	Coudes 45°
DN	NPS	DE	B
DN	NPS	DE	LR	3D
15	1/2	21.3	16	-
20	3/4	26.7	19	24
25	1	33.4	22	31
32	1¼	42.2	25	39
40	1½	48.3	29	47
50	2	60.3	35	63
65	2½	73.0	44	79
80	3	88.9	51	95
90	3½	101.6	57	111
100	4	114.3	64	127
125	5	141.3	79	157
150	6	168.3	95	189
200	8	219.1	127	252
250	10	273.0	159	316
300	12	323.8	190	378
350	14	355.6	222	441
400	16	406.4	254	505
450	18	457.0	286	568
500	20	508.0	318	632
550	22	559.0	343	694
600	24	610.0	381	757
650	26	660.0	406	821
700	28	711.0	438	883
750	30	762.0	470	964
800	32	813.0	502	1010
850	34	864.0	533	1073
900	36	914.0	565	1135
950	38	965.0	600	1200
1000	40	1016.0	632	1264
1050	42	1067.0	660	1326
1100	44	1118.0	695	1389
1150	46	1168.0	727	1453
1200	48	1219.0	759	1516

Spécifications du coude industriel à 45° en acier inoxydable :

Processus de soudage/sans soudure, taille 1/2 "-48", rayon de courbure 1,5D/3D, classe de pression 150-2500 (ASME B16.9).
Processus : Formage à froid + recuit de solution, paroi intérieure Ra ≤ 1,6 μm, sablage de la paroi extérieure ou polissage électrolytique (surface EP/BA en option).

Avantages en termes de performances

Optimisation de l'efficacité des fluides : une rotation à 45° réduit les turbulences et les pertes de charge (chute de charge réduite de 40% par rapport aux coudes à 90°*), adapté aux oléoducs/gazoducs longue distance.
Adaptabilité à l'espace : conception compacte pour répondre aux exigences de direction à angle droit, adaptée aux salles des machines des navires et aux configurations de pipelines denses dans les usines chimiques.
Performance sismique : Réussite du test de fatigue cyclique MSS SP-117 (≥ 5 000 fois sans fissures), adapté aux installations en zone sismique.

Applications typiques

Tuyau de direction de l'unité de craquage catalytique en raffinerie
Système de distribution d'eau ultra pure pour les usines de semi-conducteurs
Rénovation économe en énergie du réseau de canalisations d'air comprimé
